立方角锥棱镜

角锥棱镜由三个互相垂直的直角面组成,入射光线在三个直角面上形成全反射,并且原路返回。

0.00
库存 0
  • 价格: 10元(参考)
  • 品牌: cq9电子平台网站(NMOT)
  • 滤光片类型: 光学棱镜加工(Optical Prism)

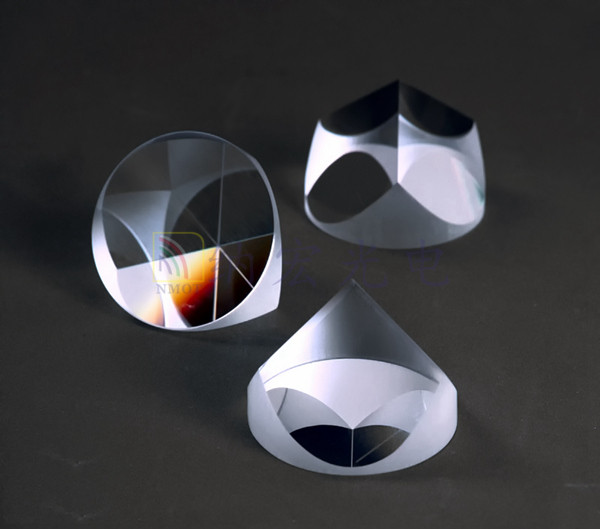

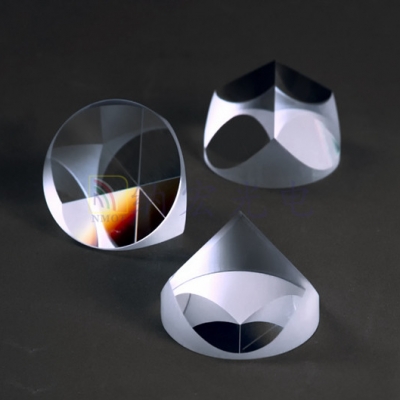

角锥棱镜

    立方角锥棱镜又称为回射镜)是折射棱镜的一种,角锥棱镜是为了测量月球与地球的距离而开发的,阿波罗宇宙飞船着陆月球时,角锥棱镜被设置在月球表面。
    角锥棱镜由三个互相垂直的直角面组成,入射光线在三个直角面上形成全反射,并且原路返回。,不论入射角度是多少,反射光线与入射光线始终平行,而且反射角度也始终保持在180度。这是一个非常有用的特性,可以用于在无法精确对准棱镜的情况下保证180度的反射角。反射成像为倒立和反向。基于其特性,角锥经常应用于远距离测量,光信号分析和激光设备。

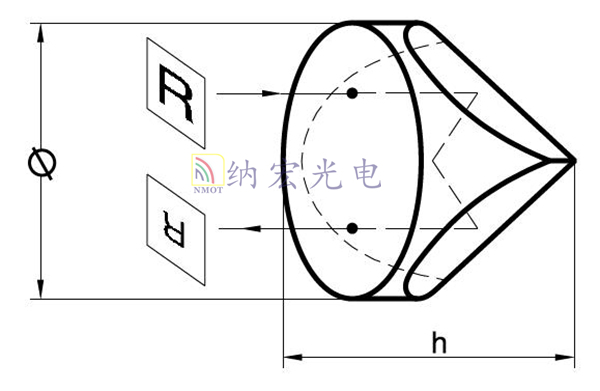

角锥棱镜光路

材料: K9;熔石英;
尺寸公差:+0/-0.1mm
厚度公差: ±0.1mm
角度公差:< 30 ''
面型精度 : λ/10-λ/2
光洁度 : 国标三级;美军60/40
通光孔径:>90%
倒角:安全倒边<0.2X45°
镀膜:根据客户要求镀膜

折射棱镜


1.三个反射工作面相互垂直,底面是一等边三角形,为光学棱镜的入射面和出射面。
2.当光线以任意方向从底面入射,经过三个直角面依次反射后,出射光线始终平行于入射光线。
3.当角锥棱镜绕其顶点旋转时,出射方向不变仅产生一个平移。

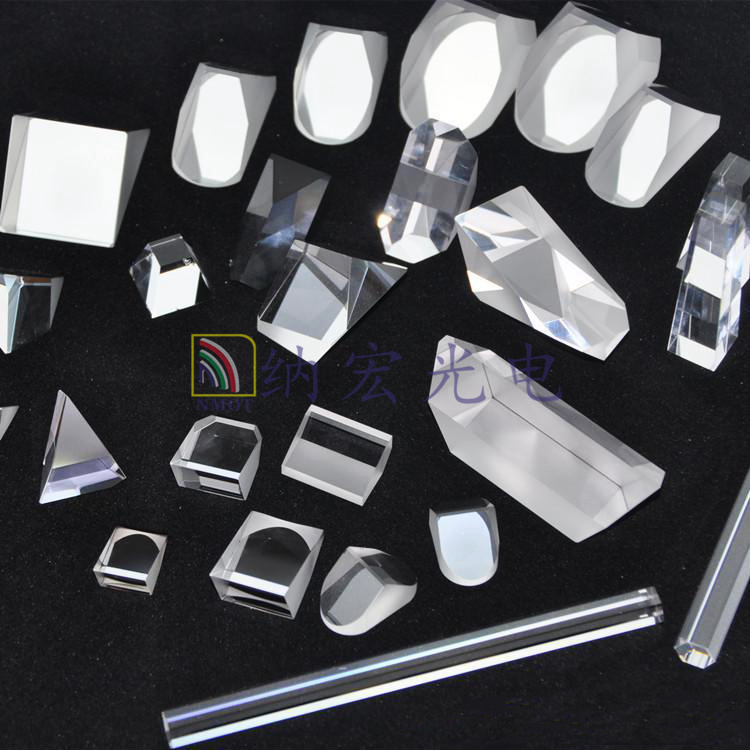

cq9电子平台网站专业进口镀膜设备生产多种类的光学棱镜其中主打产品为:直角棱镜、屋脊棱镜、五角棱镜、可以进行多种的棱镜加工和根据客户要求进行棱镜镀膜。
